聚甲基丙烯酸甲酯（PMMA）

      在塑料加工中它俗稱有機玻璃，是光學性能最好的塑料。PMMA力學和電學性能一般，熱膨脹系數是無機玻璃的8-10倍，長期使用溫度僅為80度，吸濕性偏高，水中浸泡24h后吸水率達到0.1%-0.4%。PMMA能注塑、擠出和熱成型透明制品也可以澆鑄成型，將液體的PMMA單體和催化劑一起注入模具中，在適當溫度下保溫并緩慢冷卻。

聚苯乙烯（PS）

與PMMA和PC一起稱為三大透明塑料。它的光學性能比PMMA差，但吸濕率低，飽和吸水率仞為0.03%-0.05%。注塑加工廠家模塑成型光學制品時需注意，PS制品的雙折射率大，易應力發白和開裂。制品抗沖性能差，低溫脆性明顯。而且PS制品的耐候性差，長期存放和受陽光照射會發黃變濁。

聚碳酸脂（PC）

是綜合性能優良的透明工程塑料，PC光學性能僅低于PMMA。但而熱耐寒，在-135-120度范圍內能保持力學性能穩定。PC制品的硬度低，耐磨性差，雙折射率高，PC溶體的黏度高，成型時對水敏感，成型后殘余應力高。注射、擠出和吹塑高質量的PC透明制品有較高的工藝要求。

苯乙烯丙烯腈?？s寫成AS與SAN

含有質量分數20%-30%的丙烯腈單體，其余為苯乙烯單體與之共聚。AS的透光率與PS相當，但折射率稍低，AS材料最高連續使用溫度比PS高10度，力學性能、耐候性和耐應力開裂也得到改善；剛性較高，抗劃痕性較好，制品的尺寸穩定；同時又有PS的較好模塑流動性，但仍未明顯改善老化發黃的傾向。

苯乙烯-甲基丙烯酸甲酯共聚物（MS）

由70%苯乙烯與30%甲基丙烯酸甲酯共聚物而成，共聚物的透光率優于PS，又保持PS的良好流動性。它改善了PMMA的耐候性、耐油性和耐磨性。

聚4-甲基-1-戊烯，簡稱TPX，商品名為TPX

它是結晶型的透明塑料，透光率為90%，PMP的密度僅為0.83g/cm3，最低的折射率1.465，紫外線透過率僅次于無機玻璃，其熔體黏度低，能注射、擠出和吹塑各種制品，PMP的耐藥性好，又有較好的耐熱性。因此，PMP大多應用于醫療器械，也用于家用電器、照明用具、食品容器和薄膜。

透明聚酰胺

是一種無定型的聚合物。透光率可達90%，吸水率較高為0.41%，但低于大多數聚酰胺品種。它兼有普通聚酰胺的良好力學性能，且抗刻痕和耐應力開裂優于PMMA和PC

塑料模具加工制作的四個注意要點

塑料模具加工主要分四個環節，分別是鍛造工藝，預備熱處理，淬火與回火，消應力退火。1、鍛造工藝。這是塑料模具工作零件制造過程中的重要環節。對于高合金工具鋼的塑料模具，通常對材料碳化物分布等金相組織提出技術要求。此外，還應嚴格控制鍛造溫度范圍，制定正確的加熱規范，采用正確

塑料制品變色發黃的原因

塑料加工廠在塑料制品注塑生產時，會遇到產品變色發黃的時候，我們根據經驗來總結了以下幾種原因； 材料：1、使用不適合的色母粒，耐熱性不足，造成原料在料筒內已變色或發黃。 2

塑料制品表面怎么處理？

表面處理的方法及技巧 塑料制品的表面處理主要方法可歸納以下7點。（1）化學藥品處理法 該法主要是利用硫酸-重鉻酸鉀等化學品水溶液對塑料表面進行處理，從而引入極性基團來增強涂膜對塑料表面附著力。該法可用于各種塑料制品，但由此引起三廢處理問題。（2）表面

高速注塑機和普通注塑機有什么區別？

一般來講，高速注塑機就是全電動機，普通注塑機都是液壓注塑機，而液壓注塑機相對運行速度較慢。全電動高速注塑機使用的伺服馬達來實現開閉模，頂出脫模，原料注射儲料等等，運轉速度即快又精密，大大提高或改善生產環境和生產效率。不過現在伺服電動注塑機只有鎖模力在850噸以下的機器。高速注塑機和普通注塑機的區別：1、

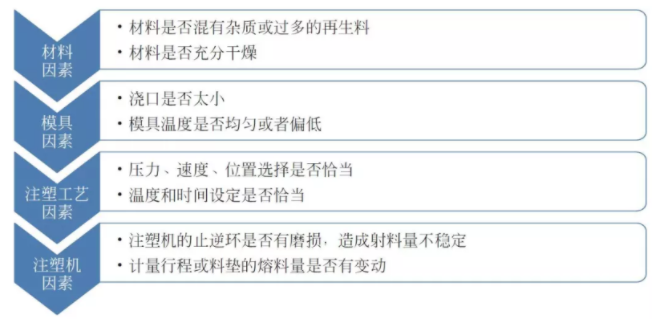

產品重量不穩定的原因分類

塑料加工廠在遇到產品重量不穩定的時候，先從材料和模具方面進行一個初步的判斷，然后要針對問題有一個大概的分析思路，再對注塑加工工藝參數進行調整，從而找到問題的具體原因。 對于產品重量不穩定的缺陷來說，注塑工藝是主要的影響因素。有時候由于注射速度過快，產品冷卻后無法
